昆明汤丹镇隧道防火涂料施工，经验丰富，专业可靠

2023-06-07 04:55:01 676次浏览

价 格：面议

影响一、有机颜料对防火涂料耐火性能的影响

有机类颜料中常用的有酞菁蓝和醇溶性耐晒红颜料，不同颜料的加入量影响防火涂料耐火性能。当酞蓝颜料的加人量为1.7%时，相应涂层的发泡倍数可达到 16.34倍。但是涂膜难以流平，燃烧后边缘翘起，易脱落。而酞菁蓝颜料的加入量为2.3%和2.8%时，相应涂层的发泡倍数虽略小，但涂膜的表面性能要 比酞菁蓝颜料加入量为1.7%时好得多。因此，酞菁蓝颜料的加入量以2.3%～2.8%为宜。当醇溶性耐晒红颜料的加入量达到2.3%时，涂料的发泡倍数 达到值11.35倍，涂膜的表面物理性能。

隧道防火涂料重要的性能指标是防火性能、黏结性能。在确定原料组成后，通过改变原料的比例，来确定高铝水泥、防火填料、阻燃剂3个因素对涂料的耐火极限及黏结性能的影响。

防火填料对耐火极限的影响，而阻燃剂及高铝水泥除了具有黏结性，还具有耐高温性。

黏结强度受高铝水泥的影响，防火填料的影响次之。用可再分散乳胶粉与高铝水泥共同作为黏结剂可提高涂料黏结强度，这是因为可再分散乳胶粉与高铝水泥悬浮体的液相一起向基体的孔隙及毛细管内渗透，聚合物在孔隙及毛细管内成膜并牢牢地吸附在基体表面，从而保证了胶结材与基体之间良好的黏结强度。

超薄膨胀型钢结构防火涂料施工可采用喷涂、刷涂或辊涂，一般使用在耐火极限要求在2 h以内的建筑钢结构上。已出现了耐火性能达到或超过2 h的超薄型钢结构防火涂料新品种，它主要是以特殊结构的聚甲基丙烯酸酯或环氧树脂与氨基树脂、氯化石蜡等复配作为基料粘合剂，附以高聚合度聚磷酸铵、双季戊四醇、三聚氰胺等为防火阻燃体系，添加钛白粉、硅灰石等无机耐火材料，以200#溶剂油为溶剂复合而成。各种轻钢结构、网架等多采用该类型隧道防火涂料进行防火保护。由于该类防火涂料涂层超薄，使得使用量较厚型、薄型钢结构防火涂料大大减少，从而降低了工程总费用，又使钢结构得到了有效的防火保护，防火效果很好。

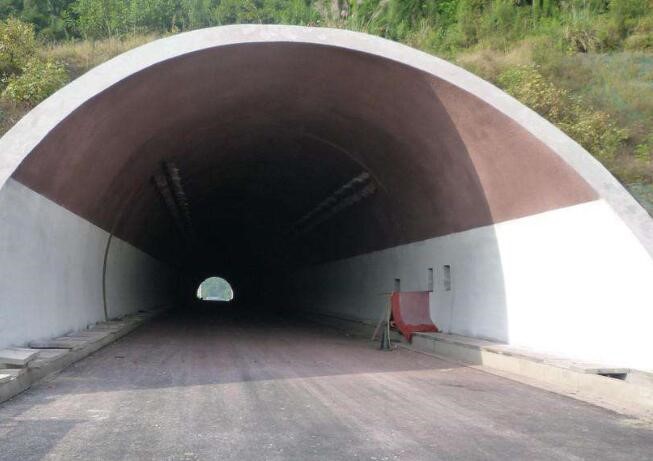

隧道防火涂料施工一般采用分层间隔性施工工艺，分基层（防火层）和表层（颜色层）施工。施工期间及施工后的24h内，环境温度不得低于4℃，以防止遭受冻害。在极度干燥和炎热条件下，应创造必要的养护条件，防止涂层失水过快。

1、施工机具：砂浆搅拌机、专用喷涂设备（挤压式灰浆泵、空压机）、涂抹灰浆专用铁板、清洗用具、运输工具等。

2、施工准备：

（1）将隧道砼表面的浮尘、油污等清洗干净，并洒水润湿。

（2）修补凹凸不平的地方，确保隧道砼表面的平整。同时对砼表面特别光滑的地方，要求用砂浆抹面。

（3）漏水的地方一定要补漏止水。
